På de fleste orale faste doseringslinjer er den største kilde til pulvereksponering og batch-til-batch-variabilitet ikke granulatoren, tørretumbleren eller tabletpressen. Det er alt mellem dem: tromlevipning, åbne øsning og manuelle løft, der flytter materiale fra et procestrin til det næste. Derfor bør transportsystemer til den farmaceutiske industri specificeres med samme stringens som kerneprocesmaskinerne. En velkonstrueret overførselskæde holder pulveret lukket, beskytter operatører og bevarer den ensartede blanding, dit valideringsarbejde afhænger af; en dårligt udvalgt udhuler alle tre på én gang.
To forskellige transportproblemer i en farmaceutisk fabrik
I en medicinalfabrik beskriver formidling to job, der ligner hinanden, men som fejler meget forskelligt. Opstrøms for kompression er udfordringen at flytte pulvere, granulat og mellemblandinger mellem enhedsoperationer: påfyldning af råmaterialer i møller, tilførsel af granulatorer, overførsel af vådt granulat til fluid bed-tørrere og levering af endelige blandinger til tabletpressen eller kapselfylderen. Nedstrøms skifter udfordringen til at transportere tabletter, kapsler og emballerede produkter gennem inspektion, sortering og emballering. Opstrømssiden har den højere indeslutningsrisiko, fordi det er der, produktet står åbent til rummet, og hvor operatørerne arbejder tættest på det.
På grund af denne opdeling organiserer mange leverandører af solidt doseringsudstyr deres maskiner omkring proceskortet i stedet for et løst katalog. En koordineret serie af overførsels- og transportudstyr der dækker vakuumfødere, beholderløftere, ladestationer og doseringssystemer under én teknisk logik er langt nemmere at validere, rengøre og vedligeholde end et kludetæppe af maskiner samlet fra ikke-relaterede kilder. Tabellen nedenfor kortlægger de fire teknologier, du oftest vil støde på, til deres opgaver og deres vigtigste designproblemer.
| System | Hvad det bevæger sig | Typisk position i processen | Primær design bekymring |
|---|---|---|---|
| Vakuum transport | Pulvere og granulat | Fodring af granulatorer, møller, tabletpresser og kapselfyldere fra tromler eller bulkbeholdere | Indeslutning og forebyggelse af blandingsadskillelse under overførsel |
| Beholder- og tragtløftesystemer | Mellembeholdere og IBC'er | Sammenkædning af granulering, tørring, formaling, blanding og kompression | Sikker løft af tunge byrder og rene, gentagelige grænseflader |
| Støvfri ladestationer | Råpulver fra sække og tromler | Dispensering og indledende opladning ved starten af processen | Operatørstøveksponering og krydskontaminering kontrol |
| Båndtransportører | Tabletter, kapsler, emballerede varer | Inspektions-, sorterings- og pakkelinjer | Hygiejniske overflader og skånsom håndtering af færdige doseringsformer |
Vakuumtransport: Standard for lukket pulveroverførsel
Vakuumtransport er blevet standardsvaret for lukket pulveroverførsel, og begrundelsen er ligetil. En vakuumføder trækker materiale gennem forseglede rør fra en tromle, beholder eller bulkpose direkte ind i modtagemaskinen, så pulveret aldrig møder rumluften. De praktiske fordele stiger hurtigt: operatører holder op med at løfte tunge tromler til maskinens indløb, potente eller irriterende materialer forbliver indesluttet, risikoen for luftbåren krydskontaminering mellem batcher falder kraftigt, og blandinger ankommer til tabletpressen uden den adskillelse, som åben hældning forårsager.
Når du evaluerer en vakuumføder, handler detaljerne, der betyder noget, mindre om sugekraft og mere om farmaceutisk egnethed: filtermedier, der passer til din partikelstørrelsesfordeling, hurtigudløsende klemmer til adskillelse, sprækkefrie kontaktflader, antistatiske slanger til fine eller pulvere med lav luftfugtighed og gennemstrømning, der er tilpasset, hvad downstream-maskinen faktisk forbruger. Fodring af en granulator med høj forskydning, genopfyldning af en tabletpressetragt midt i batchen og opladning af en mølle pålægger hver især forskellige driftscyklusser på den samme maskine, så dimensioner systemet efter din mest krævende sag frem for din gennemsnitlige.
ZKS vakuumfodermaskine til pulveroverførsel Denne vakuumtransportør flytter pulvere og granulat gennem forseglede linjer til tragte, presser og blandere med automatisk niveaukontrol. Det passer til diskussionen om fodringsdriftscyklusser og dimensionering i forhold til de mest krævende downstream-tilfælde. Se produkt → Beholder- og tragtoverførsel: Flytning af mellemprodukter uden dekantering

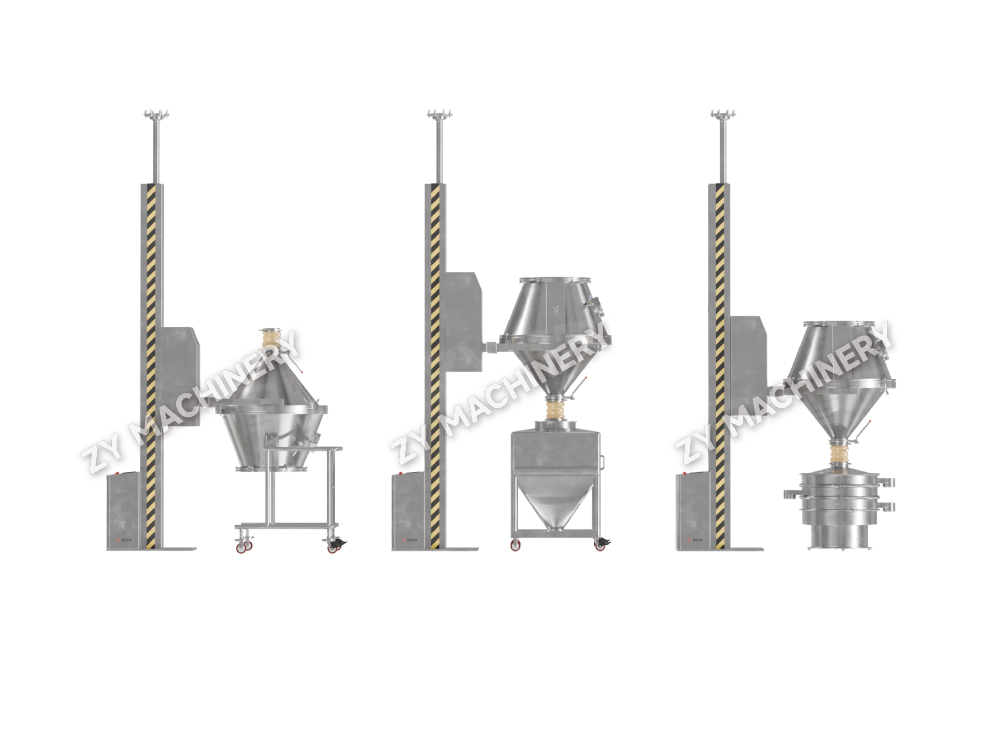

Det andet opstrømsopgave er at flytte mellemprodukter, vådt granulat, tørret granulat og endelige blandinger mellem enhedsoperationer, og det er her, bin-baseret fremstilling har erstattet skovlen. I en beholderarbejdsgang forbliver materialet i den samme forseglede beholder fra granulatoren med høj forskydning til fluid bed-tørreren til limningsmøllen, hvilket betyder færre produkt-til-overflade-kontakter til rengøring og langt mindre overførselstab. Løfte- og fodermaskiner fuldender kæden: En fast løftefodermaskine hæver en beholder til et tabletpresseindløb, en mobil teleskopversion betjener flere maskiner på én etage, og mellemgulvslifte håndterer planter, hvor granulering og kompression sidder på forskellige niveauer.
Detaljerne, der afgør, om dette virker i praksis, er uglamorøse. Beholderstørrelser skal være ensartede på tværs af hver maskine, som beholderen besøger, løfterammen skal nå både bakkedockinghøjden og modtageindløbet, og sammenkoblingsgrænsefladen skal lukke rent hver gang uden adaptere eller improvisation. Angiv disse grænseflader som én familie på tværs af linjen, ikke maskine for maskine, og overførselskæden vil opføre sig som et enkelt system i stedet for en samling af undtagelser.

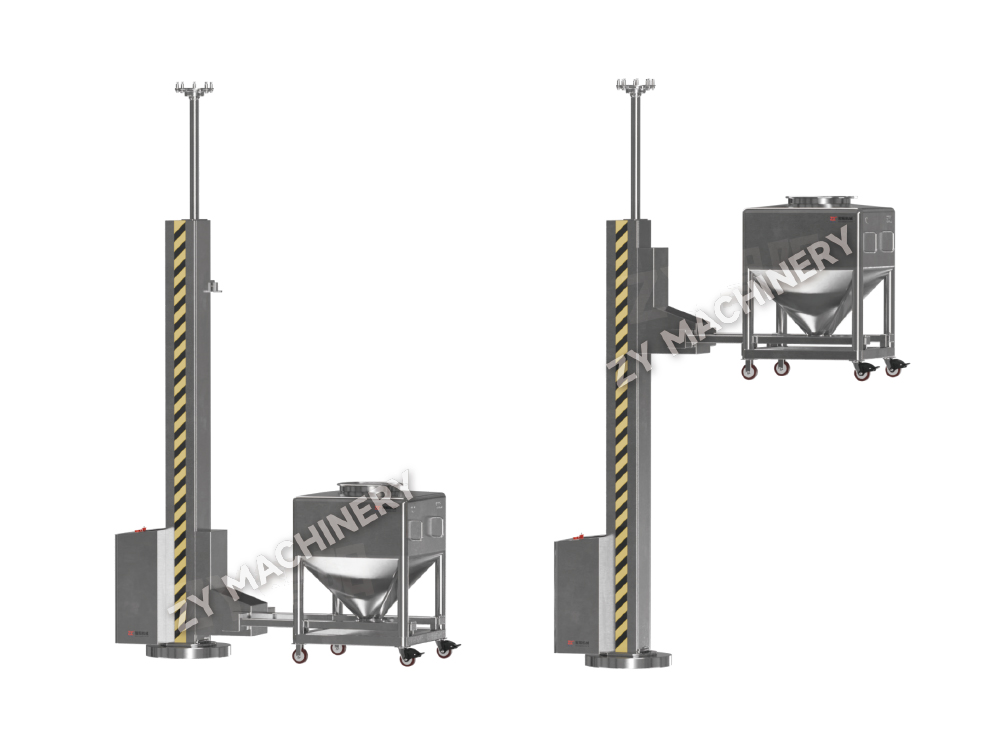

NTD Beholderløfte- og fodringsmaskine Denne lift hæver beholderne og anbringer dem forseglet på blandere, tabletpressere og kapselfyldere til lukket overførsel. Det passer til pointen om ensartede beholdergrænseflader og rene parringsforbindelser på tværs af overførselskæden. Se produkt → Støvfri opladning: Kontrol af eksponering, hvor materiale kommer ind
Krydskontamineringskontrol svigter normalt ved det første åbne øjeblik i processen, som er det øjeblik, råmateriale kommer ind i den. Tømning af sække og tromler i en mølle eller granulator med hånden frigiver en støvsky, som ingen nedstrøms kontrol kan fjerne, og det sætter operatøren i direkte kontakt med materialet. Støvfri fodringsstationer løser dette ved kilden: Materialet oplades gennem en kontrolleret åbning med udsugning, hvor støvet rent faktisk genereres, så operatøren håndterer beholderen, uden at rummet håndterer støvet. Parring af ladepunktet med integrerede vejefolder giver dispenseringsnøjagtighed og indeslutning i et enkelt trin, hvilket forkorter dispenseringsruten og fjerner en mellemliggende overførsel helt.
TLZ støvfri foderstation til råvareopladning Denne ladestation fanger støv ved åbningspunktet med ensrettet luftstrøm, pulsrensede filtre og valgfri vejerelaterede funktioner, der adresserer indeslutningen på kildeniveau og dispenseringsnøjagtigheden beskrevet i den omkringliggende tekst. Se produkt → Udvælgelseskriterier, der bestemmer den virkelige verdens ydeevne
Uanset hvilken teknologi du kombinerer, adskiller en håndfuld kriterier udstyr, der passerer kvalifikationen problemfrit, fra udstyr, der bliver en daglig kamp. Gennemgå dem, før du køber:
- Materialer og overfladekvalitet. Produktkontaktdele i 316L eller 304 rustfrit stål med glatte, sprækkefri svejsninger og indvendige overflader, du rent faktisk kan se og tørre af; alt, der er skjult for inspektion, vil i sidste ende mislykkes i en vatpindtest.
- Rengørlighed. Hurtigudløsende klemmer, adskillelse uden værktøj og kompatibilitet med dit rengøringsregime. Rengøringsvalidering for overførselsudstyr fortjener den samme planlægning, som den modtager for procesmaskiner, og vores guide til CIP i den farmaceutiske industri forklarer, hvordan rengøringsvalidering og udstyrsvalg interagerer.
- Indeslutningsniveau. Tilpas systemet til det erhvervsmæssige eksponeringsbånd for dine materialer. En vakuumtransportør, der er passende til en almindelig blanding, kan være utilstrækkelig til en meget potent forbindelse, hvor lukkede docking- og splitventiler bliver obligatoriske.
- Produktintegritet. Smuldrede granula går i stykker ved aggressiv transport, blandinger adskiller sig, når overførselshastigheden er forkert, og fine pulvere opbygger elektrostatisk ladning. Prøv udstyret med dit faktiske materiale, ikke en leverandørs referencepulver.
- Gennemløb, afstand og højde. Kortlæg den sande horisontale kørsel og lodrette løft mellem maskiner, og kontroller derefter batchvolumen i forhold til beholderens kapacitet, fordi en beholder, der har brug for to ture pr. batch, fordobler din grænsefladerengøring ved hver skiftning.
- Integration. Bekræft indløbshøjder, gulvbelastning, loftsafstand og forsyningsforbindelser mod dit rigtige anlægslayout i stedet for en generisk tegning.
Hvor formidling af projekter går galt
De fleste formidlende skuffelser spores tilbage til nogle få forudsigelige beslutninger. Det mest almindelige er at vælge overførselssystemet til sidst, efter at procesmaskinerne er låst ind, hvilket tvinger transporten til at passe til de indløb og højder, der er tilbage. Andre inkluderer at blande beholderstørrelser mellem maskiner, glemme, at hvert overførselspunkt tilføjer rengøringstid til batchskiftet, og at acceptere udstyr, der ankommer uden den dokumentation, dit kvalitetsteam har brug for til installation og driftskvalifikation. Ingen af disse er tekniske problemer; de er sekventeringsproblemer, billige at undgå på planlægningsstadiet og dyre at rette efter installation.
Behandlet som en procesrute snarere end en indkøbslinje, bliver transport en af de højeste løftestangsopgraderinger, der er tilgængelige for et solidt doseringsanlæg: det komprimerer omstillingstiden, fjerner de mest støvede opgaver fra operatørens dag og beskytter den blandingsensartethed, du allerede har betalt for at opnå. Start fra dine materialeegenskaber og dit materialeflowkort, vælg lukket overførsel, hvor produktet ellers ville møde rumluft, og insister på, at alle grænseflader i kæden er designet til at blive renset. Disse tre beslutninger løser det meste af risikoen, før det første citat nogensinde er skrevet.
