Fluid bed granulering er den slags enhedsoperation, der ser enkel ud på et procesflowdiagram og derefter tager år at mestre på produktionsgulvet. Luft skubbes op gennem en perforeret plade, og løfter et pulverleje, indtil partiklerne opfører sig som en kogende væske. En bindemiddelopløsning sprøjtes ind i den turbulente sky, og den samme beholder, der bygger granulatet, tørrer dem på plads.
Blanding, agglomerering og tørring, tre operationer, der ellers ville have brug for tre maskiner og to materialeoverførsler, sker inde i en indeholdt skål. Det er grunden til, at fluid bed-granulering blev standardvejen til granulat med god flow, en snæver partikelstørrelsesfordeling og forudsigelig kompressibilitet for tabletter og kapsler.
Det er også derfor, processen forårsager så meget frustration. Sengen opfører sig kun godt inde i et ret smalt vindue med lufthastighed, sprøjtehastighed og temperatur. Skub forbi den, og du får enten en sammenfalden seng eller en skål fuld af støv. Denne vejledning dækker, hvad der sker inde i skålen, hvilke parametre, der virkelig flytter resultatet, hvordan spraykonfiguration former granulatstrukturen, og hvordan man skalerer en formulering fra en laboratorieenhed til en fuld produktionslinje.
Hvad Fluid Bed Granulation faktisk gør
Fluid bed granulering er en våd granuleringsvej: et flydende bindemiddel klæber primære partikler sammen til større, tættere agglomerater. Forskellen fra granulering med høj forskydning ligger i, hvordan energi kommer ind i massen. I en højforskydningsblander ælter et pumpehjul og en hakker den våde masse mekanisk. I en fluid bed kommer energien som bevægende luft og som forstøvede dråber, så pulveret sidder aldrig stille og aldrig æltes.
Operationer med ét fartøj, tre enheder
Pulveret fluidiseres og forvarmes, bindemidlet forstøves på de bevægelige partikler, væskebroerne tørres, mens den samme luftstrøm fortsætter med at strømme, og granulatet efterlader skålen tør nok til at blive dimensioneret og blandet. Fordi materialet aldrig bevæger sig mellem beholdere, er der ingen våd masse at overføre, intet bakketørretrin og langt mindre operatøreksponering for produktet.
Sådan ser et godt granulat ud
Velformede granulat er nogenlunde sfæriske, rimelig tætte og lavt fine partikler. De flyder gennem en tragt uden at danne bro, komprimeres uden dækning og spredes forudsigeligt. Disse egenskaber kommer fra balancen mellem dråbestørrelse, sprøjtehastighed og tørrekapacitet, ikke fra maskinen alene.
Inde i processen, trin for trin
En batch følger normalt seks trin, og overgangene mellem dem betyder lige så meget som selve sætpunkterne.
- Pulver opladning. Skålen fyldes til et målvolumen i stedet for en målvægt, fordi fluidisering afhænger af lejehøjden og fribordet over det.
- Fluidisering og forvarmning. Luftmængden øges, indtil sengen udvider sig og bevæger sig frit, og produktet opvarmes til en stabil starttemperatur.
- Bindemiddel spray. Dysen starter lavt og ramper op. Dråber skal være små nok til at spredes over partikeloverflader og våde nok til at binde ved kontakt.
- Vådmassering. Efterhånden som væske samler sig, støder partikler sammen og klæber. Væksten er hurtigst her, og det er her, overgranulering normalt begynder.
- Tørring. Sprayen stopper, lufttemperaturen stiger, og sengen tørres til en målværdi for tab ved tørring, mens den stadig er i bevægelse.
- Køling og udledning. Batchen afkøles, udtømmes og passerer ofte en mølle eller en sigte for at bryde overdimensioneret materiale op.

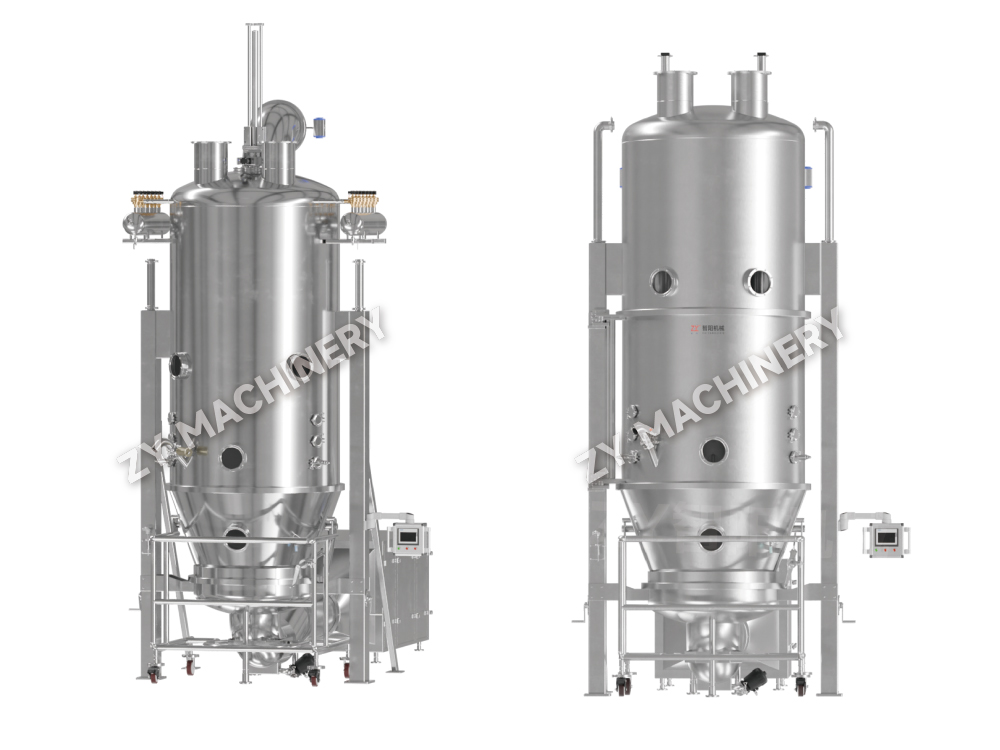

FL-B Fluid-bed granulerings- og tørremaskine (et-trins granulator) FL-B Fluidized Bed Granulation Drying Machine er designet til pulverhåndtering, granulering, tørring og "top-spray" belægningsoperationer i farmaceutiske, fødevarer og... Se produkt → Spraykonfiguration: Top, Bund og Tangentiel
Dysepositionen i forhold til pulverlejet ændrer både granulatstruktur og rækken af processer, en enkelt maskine kan køre.
| Konfiguration | Sprøjteretning | Typisk brug | Granulat karakter |
|---|---|---|---|
| Top spray | Nedad på fluid bed | Granulering, tørring, let belægning | Porøs, hurtigt opløselig, moderat tæthed |
| Bundspray | Opad gennem et trækrør | Filmbelægning, lagdeling, pelletbelægning | Tæt, ensartet film, smalt bånd |
| Tangentiel spray | Sideindgang på en roterende skive | Pelletisering og sfæronisering | Sfærisk, høj densitet, lav porøsitet |
Topspray forbliver granuleringens arbejdshest. Bundspray vælges, når målet er en film omkring en partikel frem for agglomeration, og tangentiel spray producerer de tætteste, mest sfæriske pellets. En enkelt maskine, der kan skifte mellem disse skær, dækker et meget bredere produktsortiment.
DLP Multi-Functional Fluid-bed Granulator & Coating Machine DLP Multi-Functional Fluidized Bed Granulator Coating Machine kombinerer spraytørring, granulering, centrifugal mikropelletdannelse, fluid bed coating og dr... Se produkt → De parametre, der bestemmer resultatet
Operatører behandler ofte en opskrift som en liste over sætpunkter, men alligevel kommer de fleste fluid bed-problemer fra forholdet mellem parametre snarere end fra et forkert tal. Det er de variable, der er værd at se sammen.
- Indsugningsluftens temperatur sætter tørreevne og indirekte overfladefugt på partiklerne.
- Luftmængde og hastighed kontrollere lejeudvidelsen, blandingsintensiteten og hvor meget fint pulver, der bevæger sig mod filtrene.
- Sprøjtehastighed bestemmer, hvor meget væske sengen skal optage pr. tidsenhed, og det er den hyppigste årsag til både overfugtning og støv.
- Forstøvningstryk kontrollerer dråbestørrelsen: finere dråber spredes bedre, men kan tørre før kontakt.
- Bindemiddelkoncentration og viskositet ændre, hvor stærkt partikler klæber, og hvor hurtigt granulat vokser.
- Produktets temperatur er den praktiske aflæsning af balancen mellem sprøjtning og tørring.
- Dyseposition og filtertilstand er lette at overse og er hyppige kilder til batch-til-batch variation.
Fordi disse variabler interagerer, kræver ændring af en næsten altid justering af en anden. Vores notat vedr fluid bed granuleringsprocesparametre og spraytyper gennemgår disse forhold mere detaljeret.
Opskalering uden at omskrive formuleringen
Opskalering er sjældent et spørgsmål om at gange hvert tal med den samme faktor. En lille skål og en stor skål flyder ikke identisk, så den pålidelige tilgang er at holde de dimensionsløse relationer så tætte som muligt.
Det betyder, at man matcher lufthastigheden pr. enhed af tværsnitsareal i stedet for total luftvolumen, holder sprayflux pr. enhed af lejeoverflade konstant, holder produkttemperaturen på samme bane og bekræfter, at dråbestørrelsen ikke driver med en større dyse. Skålens geometri, forholdet mellem lejehøjde og diameter og fribordet har alle indflydelse på, hvor meget materiale der ender på filtrene i stedet for i granulatet.
Den sikreste vej er at udvikle processen på laboratorieudstyr, der afspejler produktionsenhedens geometri og instrumentering, og derefter bekræfte det i pilotskala, før du begår en hel batch.
DLP R&D Multifunktionel Fluid-bed Granulation & Coating Lab Machine DLP RD multifunktionel fluid bed-maskine integrerer flere funktioner, herunder top-spray, bund-spray og side-spray operationer. Den kombinerer blanding, tør... Se produkt → Når sengen opfører sig forkert: Et hurtigt diagnosebord
De fleste fluid bed-problemer melder sig selv gennem produkttemperaturkurven, trykfaldet over filtrene eller blot lyden af skålen.
| Symptom | Sandsynlig årsag | Første tjek |
|---|---|---|
| Sengen kollapser eller holder op med at bevæge sig | Lufthastighed for lav eller seng overbelastet | Luftmængde, påfyldningsniveau, pladefrigang |
| For store bøder i skålen | Dråber tørrer før kontakt | Forstøvningstryk, nozzle distance, air volume |
| Overstore klumper og agglomerater | Sprøjtehastighed too high or droplets too large | Sprayrampe, forstøvningstryk, bindemiddelviskositet |
| Produktet klæber til væggen | Fugtubalance i sengen | Indløbstemperatur, sprøjtehastighed, produkttemperatur |
| Langsom, ujævn tørring | Blokkede filtre eller reduceret effektiv luftstrøm | Filtertrykfald, rystecyklus, pladens tilstand |
| Batch-til-batch variation | Inkonsekvent dyseindstilling eller fyldevolumen | Dyseposition, ladevolumen, kalibrering |
Tjekliste til valg af udstyr
Når du specificerer en fluid bed-granulator, vedrører de nyttige spørgsmål de processer, du har til hensigt at køre i årevis, ikke kun den batch, du har brug for næste måned.
- Batchområde: den mindste og største batch skålen skal håndtere godt, ikke kun nominel kapacitet.
- Spraymuligheder: Kun topspray eller mulighed for at tilføje bund- og tangentielle indsatser senere.
- Håndtering af opløsningsmidler: eksplosionssikkert design, inertgastæppe og korrekt jording til organiske opløsningsmidler.
- Filtersystem: materiale, rengøringsmetode og trykfaldsovervågning.
- Indeslutningsniveau: om potente eller sensibiliserende forbindelser nogensinde vil komme ind i skålen.
- Rengøring: dækning på stedet, drænbarhed og tilgængelige tætninger.
- Materialeflow: hvordan pulver kommer ind, og hvordan granulat forlader, inklusive løft, vakuumoverførsel og sigtning.
- Data og kontroller: receptstyring, parameterlogning og alarmhistorik for batch-registreringer.
At vælge udstyr med disse svar i hånden koster normalt mindre end at eftermontere en maskine, der er specificeret til et snævrere formål.
En procesdrevet visning af fluid bed granulering
Fluid bed granulering belønner forberedelse. Teknologien i sig selv er godt forstået, så forskellen mellem en robust proces og en skrøbelig proces ligger normalt i, hvor omhyggeligt formuleringen, spraykonfigurationen og lufthåndteringen blev tilpasset materialet i første omgang.
ZY Machinery har fokuseret på pulverbehandling og oralt fast doseringsudstyr siden 2010, opbygget fluid bed granulatorer, tørretumblere, coatere, mixere og overførsels- og rengøringsudstyret, der forbinder dem til komplette linjer. Laboratoriesortimentet afspejler produktionsområdet inden for geometri og instrumentering, så en formulering udviklet på en lille skål har en defineret vej til pilot- og kommerciel skala. Hvis du arbejder gennem et granuleringsprojekt, skal du dele materialet, batchmålet og forholdene på stedet, og teamet vil foreslå en rute, der passer.
